温湿度监控系统采集器接线说明

   由于我司采用485总线通信的测点以网线的形式组网拉线，部分工程商，需要接入详细的485四线信息，以下是测点采集器接线说明

RS485布线说明：

建议采用带屏蔽的超5类网线和带金属屏蔽触点的水晶头，将屏蔽层接到保护地上，并保证系统的可靠接地，布线要远离强电。

RJ45与串口服务器通讯接口接线如下：                          8芯网线接线规则：

2－3：未定义                                                 1：棕色

4：485-（RS485总线B-）                                      2：棕白

5：485+（RS485总线A+）                                     3：绿色

                                                    4：绿白

1，7：GND（电源地）                                         5：蓝色

6，8：VCC（电源正）                                         6：蓝白

                                                             7：橙色

                                                             8：橙白

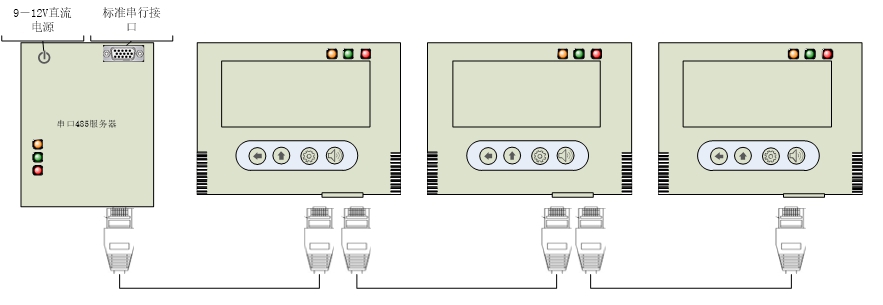

采集器接线说明
